酸洗钝化的前处理：不锈钢表面如存在油脂等污物，会影响酸洗钝化的质量，一般应先采用碱性洗涤剂等清洗液舱内壁。
酸洗液/ 膏及清洗水中氯离子浓度的控制：氯离子含量超标会破坏不锈钢钝化膜，部分不锈钢酸洗液/膏采用加入盐酸、高氯酸等含氯离子的侵蚀介质作为主剂或助剂去除表面氧化层，对于防止腐蚀是不利的，在检验中应予控制，如船标《不锈钢酸洗钝化膏》CB/T3595-94中规定，对不锈钢酸洗钝化膏氯离子含量控制在25ppm～100ppm范围内。另外对于清洗水也应控制氯离子含量低于25PPM，施工中在自来水中加入氯离子缓蚀剂硝酸钠即可达到要求。
废液中和环保排放：对于酸洗钝化废液的处理，应达到环保排放要求，如对含氟废液可加入石灰乳或氯化钙处理，对于含铬废液，可加硫酸亚铁还原处理等。
04
酸洗钝化质量检验
不锈钢酸洗钝化效果的质量检验可参照船标《不锈钢酸洗钝化膏》CB/T3595-94、国际标准《不锈钢电解抛光及打磨抛光和酸洗钝化所形成的表面钝化膜检验》ISO15730 等进行，一般可分为：外观检验、化学试验，化学试验又主要有人造海水挂片腐蚀试验、硫酸铜滴定试验、高铁氰化钾滴定试验（蓝点试验）等，对”宁化417“轮酸洗钝化效果的检验以下面三种方式进行：

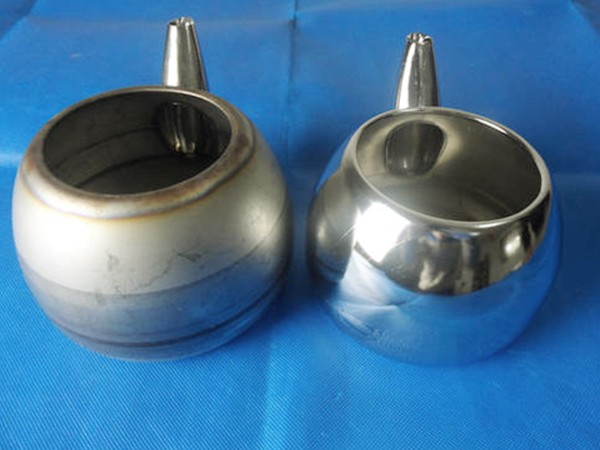

外观检验：不锈钢酸洗钝化表面应呈均匀银白色，光洁美观，不得有明显腐蚀痕迹，焊缝及热影响区不得有氧化色，不得有颜色不均匀的斑痕。
残液检验：用酚酞试纸检查不锈钢表面残液的冲净程度，PH值中性为合格。
蓝点试验：蓝点试验法的基本原理为，若表面钝化膜不完整或有铁离子污染，就会有游离的铁离子存在，铁氰化钾溶液遇到铁离子即反应生成蓝色沉淀，反应式如下：
K++Fe+2+[Fe(CN)6]-3→KFe[Fe(CN)6]↓
用100mL 烧杯将10g铁氰化钾溶于50ml 蒸馏水中，溶解后加入30ml 浓硝酸，然后移入1000ml容量瓶中用蒸馏水稀释至刻度，即为蓝点检验液，储存期为一周。试验方法：将蓝点检验液滴在贴附于不锈钢表面的试纸上，30秒钟后试纸上显示出蓝点即为不合格。需要注意的是化学试验会破坏不锈钢的钝化膜，通常可以用试板与产品同时进行酸洗钝化，再在试板上进行上述试验。
